Lokal ağ altyapılarında veri aktarım hızı ne kadar yüksek olursa olsun, sinyalin donanımlara kayıpsız ulaşmasını sağlayan en kritik aşama kablonun uçlarındaki küçük plastik konnektörlerin işçiliğidir. Ağ mühendisleri veya sistem tasarımcıları ne kadar gelişmiş cihazlar seçerse seçsin, sahada o kablonun ucuna çakılan konnektör standart dışı ise tüm sistem daha ilk dakikadan darboğaza girer. Sektörde network kablolarını sonlandırmak için kullanılan rj45 renk kodları ve T568A/T568B çakım standartları, bakır damarların içinden akan yüksek frekanslı sinyallerin birbirini sönümlemesini engelleyen uluslararası bir matematiksel şemadır.
Renk sıralamasını rastgele yapmak, “iki ucu da aynı dizdim, nasılsa çalışır” mantığıyla hareket etmek sahada intihardır. Çünkü ethernet kablosunun içindeki teller, parazit kalkanı oluşturması adına birbirine özel bir büküm adımıyla sarılmıştır. Bu dizilime uymadığınızda, kablonun lokal ağ kategorisinde yaratacağı donanımsal kilitlenmeler yüzünden ethernet kablosu 100 mbps sınırı barajına takılıp kalırsınız. Bu detaylı saha rehberimizde, T568B ve T568A standartlarının tam pin dizilimlerini, düz ve çapraz kablo mantığını sahadaki tecrübelerimizle masaya yatırıyoruz.
1. T568B Standardı Renk Sıralaması (Sahanın Standardı)
Türkiye’deki ve dünyadaki modern network projelerinin %99’unda aktif olarak kullanılan ana standart T568B protokolüdür. RJ45 konnektörünü altındaki plastik tırnak yere bakacak (bakır pinler size dönük olacak) şekilde sol elinize aldığınızda, soldan sağa doğru dizmeniz gereken usta işi renk sıralaması tam olarak şöyledir:
Eğer evinizde veya ofisinizde sıfırdan bir patch kablo yapacaksanız ya da duvar içinden gelen hattı sonlandıracaksanız, cihazların el sıkışma hatası yaşamaması adına iki ucu da bu standartta çakmalısınız. Duvar içi priz montajlarında da aynı sırayı korumak için keystone jack bağlantısı nasıl yapılır rehberimizdeki B harfiyle işaretlenen pin yuvalarını baz almanız gerekir.

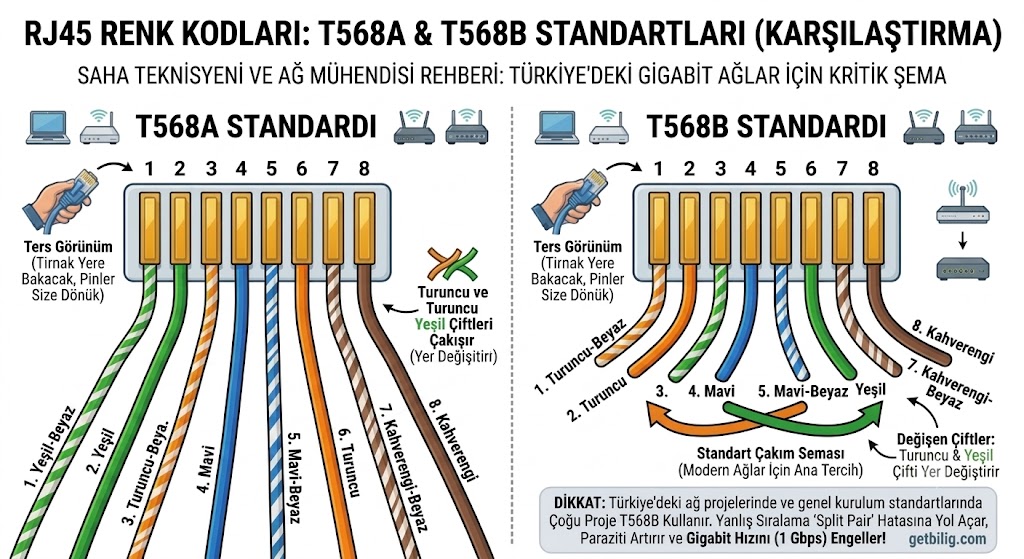

2. T568A Standardı Renk Sıralaması
Genellikle eski kamu projelerinde veya askeri standartlara sahip özel network şebekelerinde karşımıza çıkan T568A protokolü, T568B standardının sadece turuncu ve yeşil çiftlerinin yer değiştirmiş halidir. Konnektör tırnağı yine yere bakarken soldan sağa renk dizilimi şu şemayı takip eder:
Sahada karşılaştığım en sinsi çakım hatası “Split Pair” yani ayrık çift durumudur. Kullanıcı kablonun iki ucunu da kafasına göre “Turuncu-Beyaz, Turuncu, Yeşil-Beyaz, Yeşil, Mavi-Beyaz, Mavi…” şeklinde sırayla diziyor. Kablo test cihazını bağladığında 1-1, 2-2, 3-3 diye tüm ışıklar düzgünce yanıyor.
Test aleti hatasız dese de bu kabloyu sisteme bağladığınızda gigabit hızları göremezsiniz, hat aşırı parazit üretir ve kopar. Çünkü standartta 3 ve 6 numaralı pinler (yeşil çifti) arasına 4 ve 5 numaralı mavi çifti girerek elektromanyetik gürültüyü sönümler. Bu kuralı bozduğunuzda, özellikle akım taşıyan şebekelerde poe switch güç hesabı dengesi bozulur, veri pinlerine voltaj sızarak ethernet kartlarını yakabilir. Renk sırası asla keyfi değiştirilemez.
Gigabit Altyapıda 100 Mbps Darboğazı: Kablonuz Neden Yavaş Kalır?
Sahada kurulum bittikten sonra en sık karşılaştığımız müşteri şikayetlerinden biri şudur: “Usta, benim altyapım gigabit (1000 Mbps) destekliyor, kablom Cat6 ama bilgisayarda hızım bir türlü 100 Mbps barajını geçmiyor.” Donanımlarda veya ethernet kartında bir sınırlama yoksa, bu durumun %99 sebebi konnektör işçiliğindeki hatalardır.
Bir ethernet kablosunun gigabit (1000 Mbps) hızlarında çalışabilmesi için RJ45 konnektörün içindeki 8 telin tamamının altın pinlere eksiksiz temas etmesi ve veri iletişimi kurması şarttır. Eğer çakım esnasında tellerden bir veya ikisi temassızlık yaparsa ya da kablo bükülürken içindeki damarlardan biri kırılırsa, yeni nesil akıllı ağ kartları bağlantıyı tamamen koparmak yerine hattı güvenli moda çeker. Ağ hiyerarşisinde hat otomatik olarak 10/100 Mbps (Fast Ethernet) hızına düşer. Gigabit hızları serbest bırakmak için çakım pensesiyle pinlerin tam oturduğundan ve 8 telin de sağlam ilettiğinden emin olunmalıdır.
🛠️ Profesyonel RJ45 Jak Çakımı ve Kablolama Hizmeti
Cat6/Cat7 kablo çekimi, keystone jack priz montajı, patch panel sonlandırma ve 100 Mbps hız kilidi arızalarını Bursa genelinde yerinde çözüyoruz.

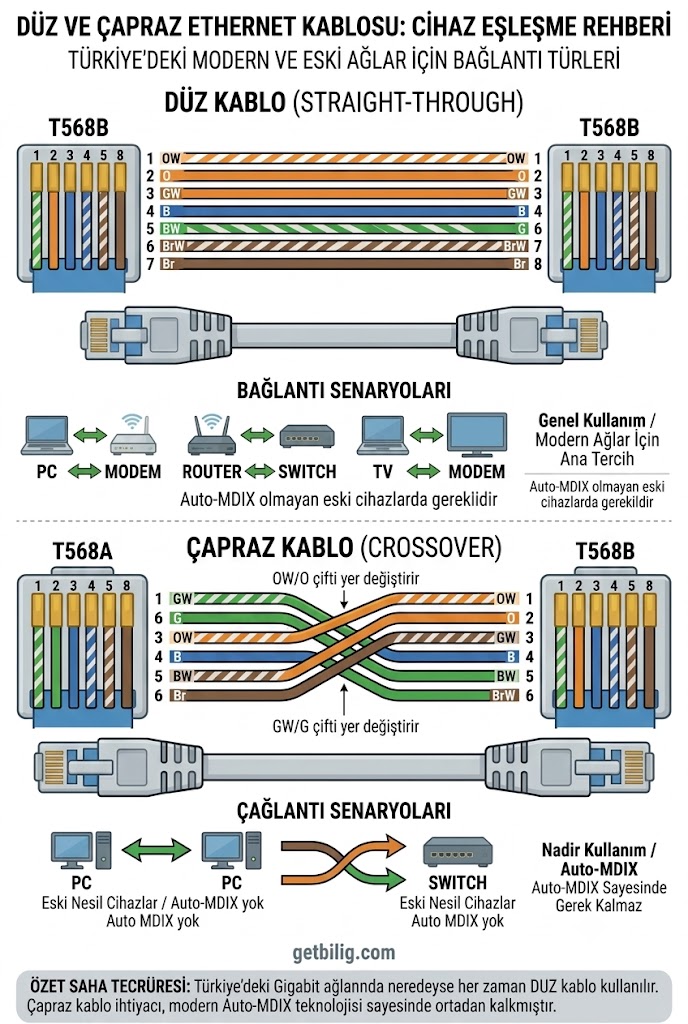

Düz Kablo (Straight-Through) ve Çapraz Kablo (Crossover) Nedir?
